我们先试验一下，看一下存储器的地址是不是和我们想的一样：

uint8_t aa = 0x66;

OLED_ShowHexNum(1, 1, aa, 2);

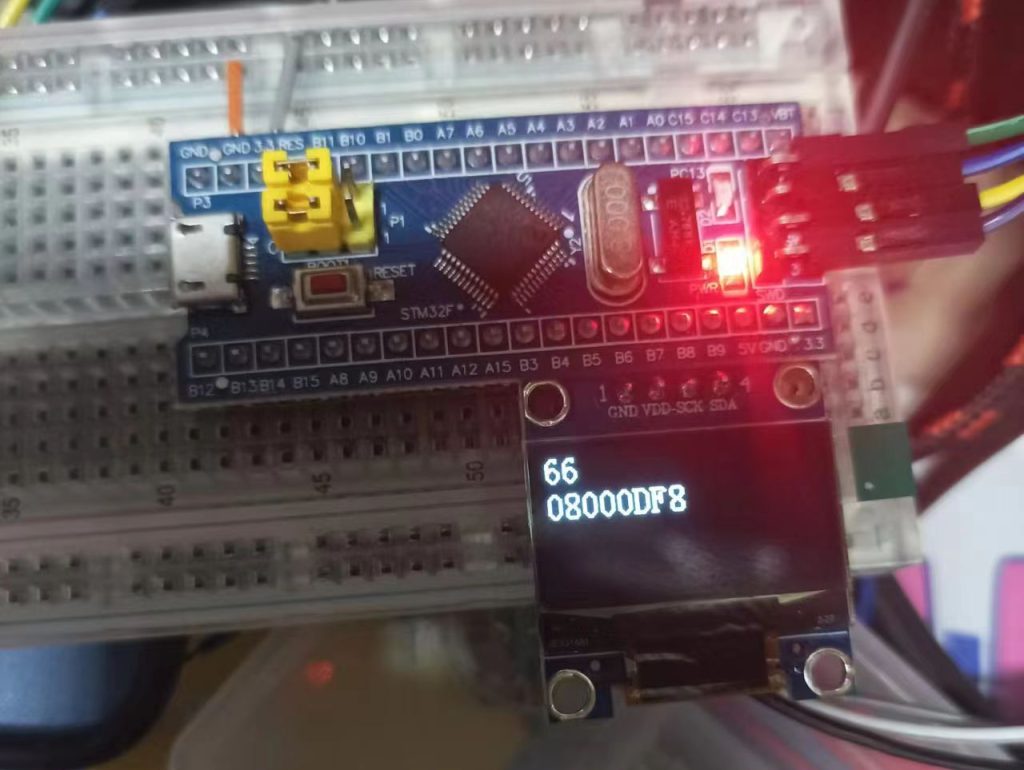

OLED_ShowHexNum(2, 1, (uint32_t)&aa, 2);

变量取地址之后，应该要存在一个指针变量里，这里如果直接想当做一个数字显示的话，还得在前面加上强制类型转换。

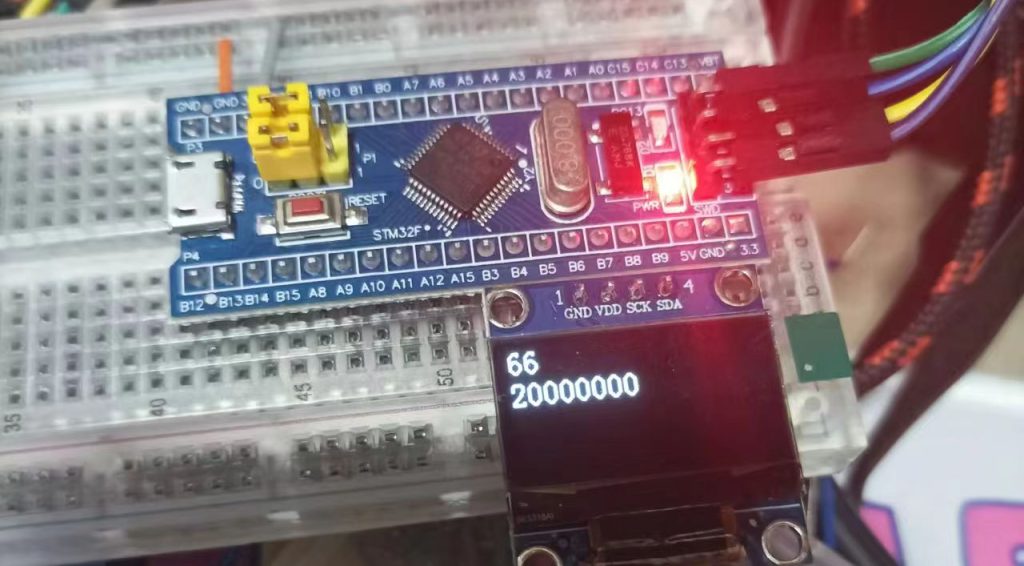

与内存映射图中的SRAM地址一致

我们可以在变量前面加一个const关键字，const是C语言的关键字，表示常量，被const修饰的变量，在程序中只能读不能写，Flash里的数据也是只能读不能写，在STM32中使用const定义的变量，是存储在Flash里面的

const uint8_t aa = 0x66;

对应存储映射表，现在这个aa的地址就对应到Flash的范畴里了。一般是在程序中出现了一大批数据，并且不需要更改时，就可以把它定义成常量，这样能节省SRAM的空间，比如查找表，字库数据等。

对于变量或者常量，它的地址是由编译器确定的，不同程序，地址可能不一样，对于外设寄存器来说，它的地址是固定的，手册中都能查到，在程序中也可以使用结构体，很方便地访问寄存器，比如要访问ADC1的DR寄存器就可以这样写：

ADC1 -> DR

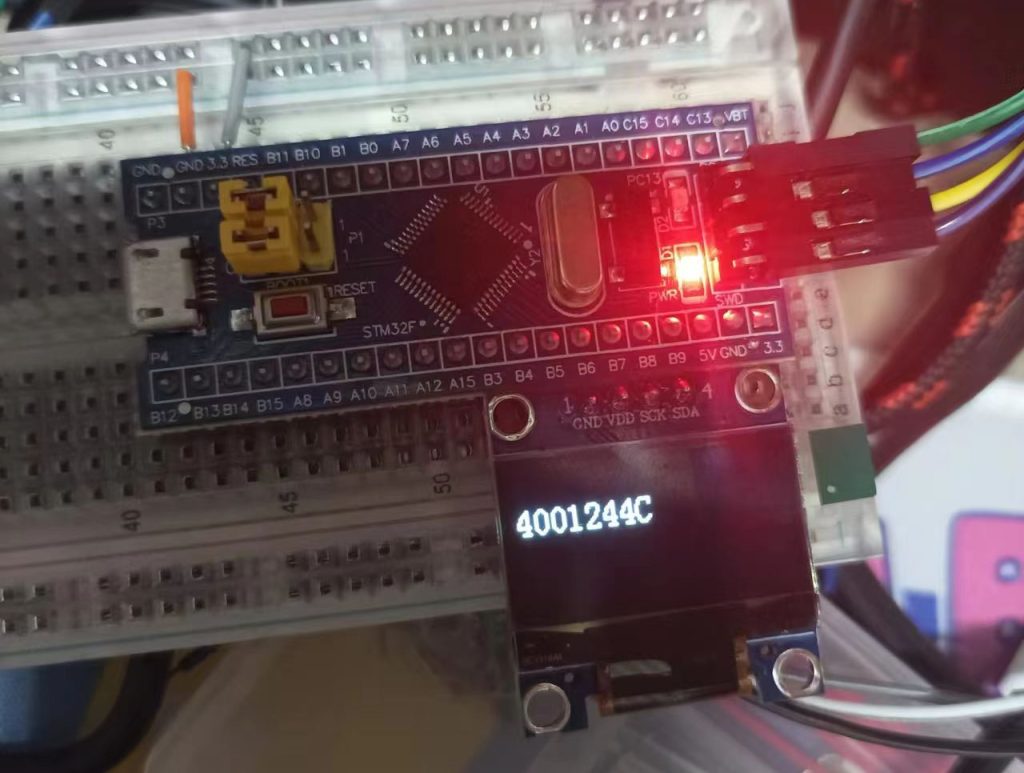

我们访问其地址看看，OLED_ShowHexNum(2, 1, (uint32_t)&ADC1 -> DR, 8);

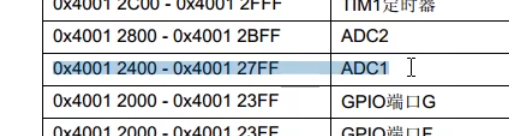

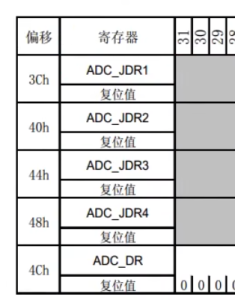

对照映射表，这确实是外设寄存器的区域，这个地址是固定的，在手册中也能差到，可以看到下表1中，ADC1的地址是40012400开始的，第二个表中DR寄存器的地址偏移量是4C，所以上面显示的ADC1的DR寄存器的地址就是4001244C。

那么这个ADC -> DR是怎么操作的呢，为什么会这样写呢。其实这里的ADC1是一个结构体变量，我们可以右键跳转到其定义。

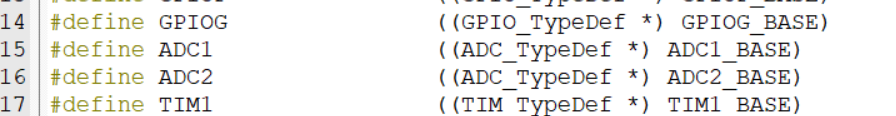

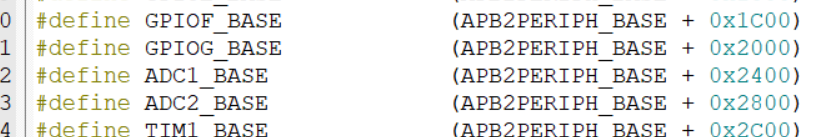

就是强制转换ADC1_BASE为ADC结构体变量指针，再宏定义为ADC1。那这个ADC1_BASE又是什么呢我们还是可以右键跳转到其定义看看。

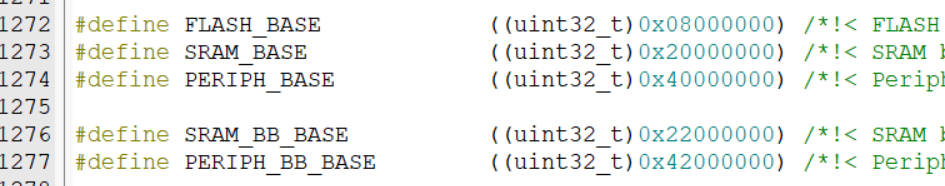

原来ADC1_BASE就是在APB2外设地址上再加上偏移量0x2400而组成的地址，而APB2外设地址又是在外设地址上再加上偏移量0x20000而组成的地址，所以设计者只需要给基础的几个值赋值后，再各自的领域上宏定义，再加上各自的偏移量就能够定义好每个寄存器的地址。

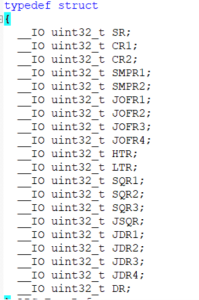

而这个强制转换的结构体类型定义了外设中所有的寄存器，这个结构体成员的顺序和寄存器实际存放的顺序是一一对应的。如果我们定义一个结构体指针，并且指针的地址就是这个外设的起始地址，那这个结构体的每个成员，就会正好映射实际的每个寄存器。

接下来我们就开始DMA的配置

我们的目标是将DataA数组中的数转运到DataB中：

uint8_t DataA[] = {0x01, 0x02, 0x03, 0x04};
uint8_t DataB[];

接下来的任务就是，初始化DMA，然后让DMA把DataA的数据，转运到DataB里面去

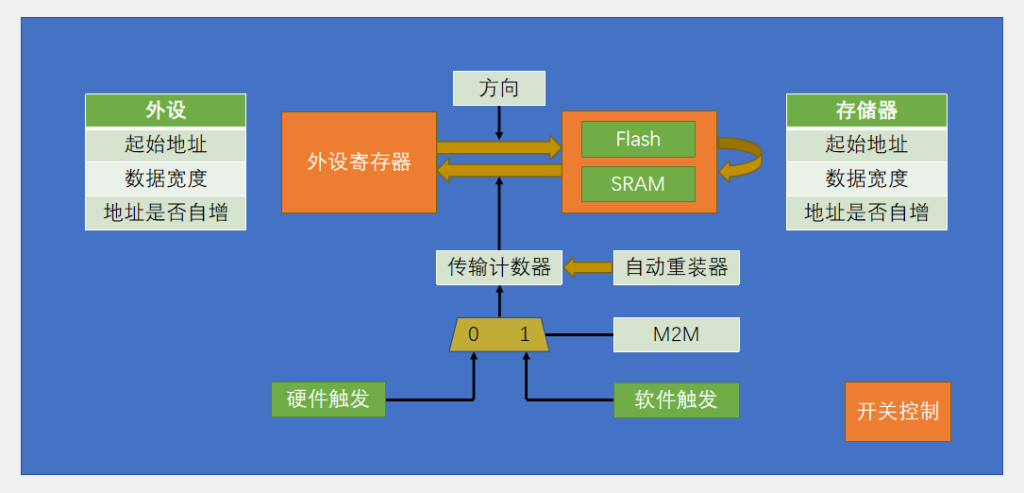

DMA结构图

我们还是先来看一下DMA的函数：

void DMA_DeInit(DMA_Channel_TypeDef* DMAy_Channelx);//恢复缺省配置

void DMA_Init(DMA_Channel_TypeDef* DMAy_Channelx, DMA_InitTypeDef* DMA_InitStruct);//初始化

void DMA_StructInit(DMA_InitTypeDef* DMA_InitStruct);//结构体初始化

void DMA_Cmd(DMA_Channel_TypeDef* DMAy_Channelx, FunctionalState NewState);//使能或失能

void DMA_ITConfig(DMA_Channel_TypeDef* DMAy_Channelx, uint32_t DMA_IT, FunctionalState NewState);//中断输出使能

void DMA_SetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx, uint16_t DataNumber);//设置当前数据寄存器，就是给上图中的传输计数器写数据的

uint16_t DMA_GetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx);//获取当前数据寄存区，这个函数就是返回传输计数器的值，如果想看还剩多少数据没有转运，就可以调用这个函数。

FlagStatus DMA_GetFlagStatus(uint32_t DMAy_FLAG);//获取标志位状态
void DMA_ClearFlag(uint32_t DMAy_FLAG);//清除标志位
ITStatus DMA_GetITStatus(uint32_t DMAy_IT);//获取中断状态
void DMA_ClearITPendingBit(uint32_t DMAy_IT);//清除中断挂起位

很多都是经典函数，只有两个是更DMA比较相关的，接下来我们开始写初始化的代码：

uint16_t MyDMA_Size;

void MyDMA_Init(uint32_t AddrA, uint32_t AddrB, uint16_t Size)

{

MyDMA_Size = Size;

DMA_InitTypeDef DMA_InitStructure;
DMA_InitStructure.DMA_PeripheralBaseAddr = AddrA;//外设站点的起始地址

对于SRAM的数组，它的地址是编译器分配的，并不是固定的，所以我们一般不会写绝对地址，而是通过数组名来获取地址，这里我们就把这个地址提取成初始化函数的参数，这样在初始化的时候，想转运哪个数组，就把哪个数组的地址传进来就可以了
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;//数据宽度，选择以字节的宽度来传输
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Enable;//是否自增
DMA_InitStructure.DMA_MemoryBaseAddr =AddrB ;//存储器站点的其实地址
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;//数据宽度
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;//是否自增
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;//传输方向，外设寄存器转运到存储器
DMA_InitStructure.DMA_BufferSize = Size;//缓存区大小，就是传输计数器，这里也用传进来的参数
DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;//传输模式，就是是否使用自动重装
DMA_InitStructure.DMA_M2M = DMA_M2M_Enable;//选择是否存储器到存储器，就是选择硬件触发还是软件触发，这里选择使用软件触发
DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;//优先级，如果有多个通道需要转运，就可以设定优先级，让特定通道先转运
DMA_Init(DMA1_Channel1, &DMA_InitStructure);

//DMA转运有三个条件，1、传输计数器大于0，2、触发源有触发信号，3、DMA使能

DMA_Cmd(DMA1_Channel1, ENABLE);

}

接下来就是主函数：

#include “stm32f10x.h”                  // Device header

#include “Delay.h”

#include “OLED.h”

#include “MyDMA.h”

uint8_t DataA[] = {0x01, 0x02, 0x03, 0x04};

uint8_t DataB[] = {0, 0, 0, 0};

int main(void)

{

OLED_Init();

MyDMA_Init((uint32_t)DataA, (uint32_t)DataB, 4);

OLED_ShowString(1, 1, “DataA”);

OLED_ShowString(3, 1, “DataB”);

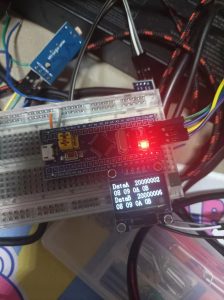

OLED_ShowHexNum(1, 8, (uint32_t)DataA, 8);

OLED_ShowHexNum(3, 8, (uint32_t)DataB, 8);//显示出两个数组及其地址

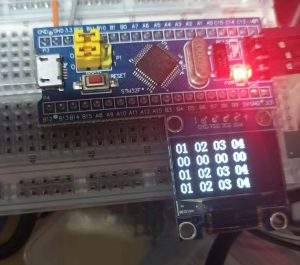

OLED_ShowHexNum(2, 1, DataA[0], 2);//先显示两个数组各自的元素

OLED_ShowHexNum(2, 4, DataA[1], 2);

OLED_ShowHexNum(2, 7, DataA[2], 2);

OLED_ShowHexNum(2, 10, DataA[3], 2);

OLED_ShowHexNum(4, 1, DataB[0], 2);

OLED_ShowHexNum(4, 4, DataB[1], 2);

OLED_ShowHexNum(4, 7, DataB[2], 2);

OLED_ShowHexNum(4, 10, DataB[3], 2);

while (1)

{

DataA[0]++;//变更A数组数值

DataA[1]++;

DataA[2]++;

DataA[3]++;

OLED_ShowHexNum(2, 1, DataA[0], 2);//显示搬运前的状况

OLED_ShowHexNum(2, 4, DataA[1], 2);

OLED_ShowHexNum(2, 7, DataA[2], 2);

OLED_ShowHexNum(2, 10, DataA[3], 2);

OLED_ShowHexNum(4, 1, DataB[0], 2);

OLED_ShowHexNum(4, 4, DataB[1], 2);

OLED_ShowHexNum(4, 7, DataB[2], 2);

OLED_ShowHexNum(4, 10, DataB[3], 2);

Delay_ms(1000);

MyDMA_Transfer();//搬运

OLED_ShowHexNum(2, 1, DataA[0], 2);显示搬运后的状况

OLED_ShowHexNum(2, 4, DataA[1], 2);

OLED_ShowHexNum(2, 7, DataA[2], 2);

OLED_ShowHexNum(2, 10, DataA[3], 2);

OLED_ShowHexNum(4, 1, DataB[0], 2);

OLED_ShowHexNum(4, 4, DataB[1], 2);

OLED_ShowHexNum(4, 7, DataB[2], 2);

OLED_ShowHexNum(4, 10, DataB[3], 2);

Delay_ms(1000);

}

}

#include “stm32f10x.h”                  // Device header

uint16_t AD_Value[4];

void AD_Init(void)

{

RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);//ADC都是APB2上的设备

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

RCC_ADCCLKConfig(RCC_PCLK2_Div6);

RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);//DMA是AHB总线的设备，所以要用AHB开启时钟的函数

GPIO_InitTypeDef GPIO_InitStructure;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;//选择模拟输入模式，即ADC专属模式

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOA, &GPIO_InitStructure);

ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);

ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 2, ADC_SampleTime_55Cycles5);

ADC_RegularChannelConfig(ADC1, ADC_Channel_2, 3, ADC_SampleTime_55Cycles5);

ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 4, ADC_SampleTime_55Cycles5);

ADC_InitTypeDef ADC_InitStructure;

ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;//配置ADC是独立模式，还是双ADC模式

ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//指定ADC是左对齐还是右对齐

ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;//外部触发转换选择，就是触发控制的触发源，我们使用软件触发，所以就不启用外部触发

ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;//连续转换模式，可以选择连续转换还是单次转换

ADC_InitStructure.ADC_ScanConvMode = ENABLE;//扫描转换模式，可以选择扫描模式还是非扫描模式

ADC_InitStructure.ADC_NbrOfChannel = 4;//通道数目，指定在扫描模式下总共会用到几个通道，非扫描模式下，这个参数没有用

ADC_Init(ADC1, &ADC_InitStructure);

DMA_InitTypeDef DMA_InitStructure;

DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1 -> DR;//外设站点的起始地址,ADC转换好的数据都放在DR寄存器里,即0x4001244C

DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;//数据宽度，我们需要DR寄存器低16位的数据，所以数据宽度选HalfWord

DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;//是否自增，这里选择不自增，因为ADC_DR的值一直变化但是地址不变

DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)AD_Value;//存储器站点的其实地址，自己创建的存放数组

DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;//数据宽度

DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;//是否自增，这里需要自增，不自增的话存放数组最后会只有ADC最终转换好的数据

DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;//传输方向

DMA_InitStructure.DMA_BufferSize = 4;//缓存区大小，就是传输计数器

DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;//传输模式，就是是否使用自动重装

DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;//选择是否存储器到存储器，就是选择硬件触发还是软件触发，这里选择硬件触发，触发源为ADC

DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;//优先级

DMA_Init(DMA1_Channel1, &DMA_InitStructure);//ADC1的硬件触发只接在了DMA1的通道1上，只能够这样选

DMA_Cmd(DMA1_Channel1, ENABLE);

ADC_DMACmd(ADC1, ENABLE);//用来开启DMA触发信号的

ADC_Cmd(ADC1, ENABLE);

ADC_ResetCalibration(ADC1);//开始复位校准,会把CR2_RSTCAL_Set置一

while(ADC_GetResetCalibrationStatus(ADC1));//返回复位校准状态，所以要等待复位校准完成的话还需要加上while循环，会读取CR2_RSTAL_Set，如果变为0说明复位校准完成。

ADC_StartCalibration(ADC1);//启动校准

while(ADC_GetCalibrationStatus(ADC1));//等待校准完成

}

void AD_GetValue(void)

{

DMA_Cmd(DMA1_Channel1, DISABLE);

DMA_SetCurrDataCounter(DMA1_Channel1, 4);

DMA_Cmd(DMA1_Channel1, ENABLE);

//因为DMA也是正常的单次模式，所以在触发ADC之前，需要重新写入一下传输计数器，

ADC_SoftwareStartConvCmd(ADC1, ENABLE);//因为现在ADC还是单次模式，所以还需要软件触发ADC

while(!DMA_GetFlagStatus(DMA1_FLAG_TC1));

DMA_ClearFlag(DMA1_FLAG_TC1);

//这里因为DMA转运总是在ADC转换之后的，所以我们可以直接使用等待DMA完成的代码

}

我们可以将ADC的连续转换模式，和DMA的自动重装模式都打开，直接在AD初始化函数中软件触发ADC

ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;//连续转换模式，可以选择连续转换还是单次转换

DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;//传输模式，就是是否使用自动重装

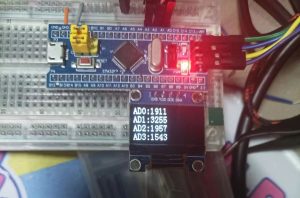

ADC_SoftwareStartConvCmd(ADC1, ENABLE);//当ADC触发之后，ADC连续转换，DMA循环转运，始终把最新的转换结果，刷新到SRAM数组中，这样后面的GetValue函数就完全不需要了。主循环直接读取AD_Value数组即可
