接下来我按照上图格式来添加串口收发中Hex数据包的部分，固定包长，含包头包尾，其中包头为FF，载荷数据固定4字节，包尾为FE，之前初始化的函数都不需要更改

为了定义数据包，先定义两个缓冲区的数组：

uint8_t Serial_TxPacket[4];
uint8_t Serial_RxPacket[4];//这四个数据只存储发送或接收的载荷数据，不存包头包尾

接下来定义发送数据包函数：

void Serial_SendPacket(void)//调用该数组，TxPacket数组的4个数据就会自动加上包头包尾发送出去。
{
Serial_SendByte(0xFF);//发送包头
Serial_SendArray(Serial_TxPacket, 4);//依次把4个载荷数据发出去
Serial_SendByte(0xFE);//发送包尾
}

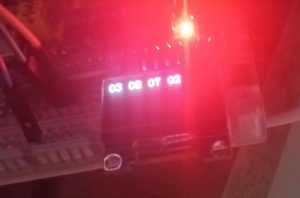

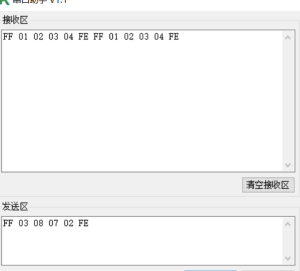

在主函数中只要填充数据包，再使用该函数即可：

Serial_TxPacket[0] = 0x01;
Serial_TxPacket[1] = 0x02;
Serial_TxPacket[2] = 0x03;
Serial_TxPacket[3] = 0x04;

Serial_SendPacket();

接下来我们来写接受这个数据包的函数，在接收中断函数里，我们就需要用状态机来执行接收逻辑了，接收数据包，然后把载荷数据存在RxPacket数组里。

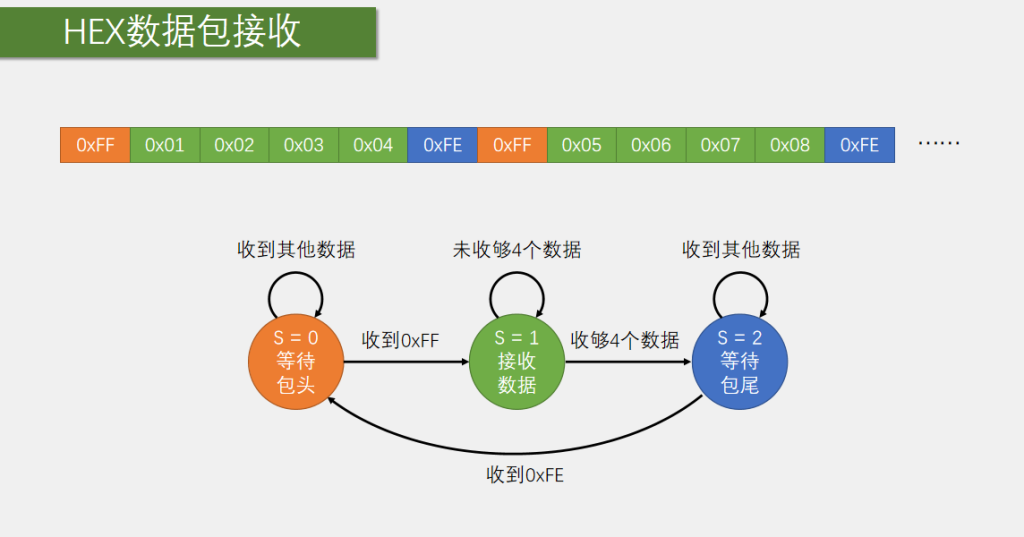

根据上面的状态转移图，我们需要先定义一个标志当前状态的变量S，我们可以在中断函数里定义一个静态变量：

static uint8_t RxState = 0;//类似于全局变量，函数进入只会初始化一次0，在函数退出之后，数据仍然有效，与全局变量不同的是，静态变量只能在本函数使用。

根据RxState的不同，我们需要进入不同的处理程序

void USART1_IRQHandler(void)
{
static uint8_t RxState = 0;//状态机指示
static uint8_t pRxPacket = 0;//载荷数据接收数量指示
if (USART_GetITStatus(USART1, USART_IT_RXNE))//如果读取了DR，就会自动清除，如果没读取，就要手动清除
{
uint8_t RxData = USART_ReceiveData(USART1);
if (RxState == 0)//进入等待包头的程序
{
if (RxData == 0xFF)//收到包头
{
RxState = 1;
pRxPacket = 0;//在接收数据之前清零
}
}
else if (RxState == 1)//进入接收数据的程序
{
Serial_RxPacket[pRxPacket++] = RxData;
if (pRxPacket >= 4)//四个载荷数据已经收完了
{
RxState = 2;
}
}
else if (RxState == 2)//等待包尾的程序
{
if (RxData == 0xFE)
{
RxState = 0;
Serial_RxFlag = 1;//置一个接收标志位
}
}

USART_ClearITPendingBit(USART1, USART_IT_RXNE);
}
}

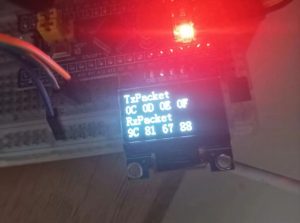

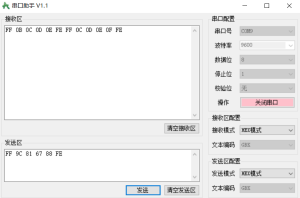

主函数死循环中：

if (Serial_GetRxFlag() == 1)
{
OLED_ShowHexNum(1, 1, Serial_RxPacket[0], 2);
OLED_ShowHexNum(1, 4, Serial_RxPacket[1], 2);
OLED_ShowHexNum(1, 7, Serial_RxPacket[2], 2);
OLED_ShowHexNum(1, 10, Serial_RxPacket[3], 2);
}

这个程序还有一个隐藏问题，这个RxPacket数组，它是一个同时被写入又读出的数组，在中断函数中，我们会依次写入它，在主函数里又依次读出它，数据包之间可能会混在一起，比如我们读出的过程太慢了，前面两个数据刚读出来，等了一会才继续往后读取，这时后面的数据就可能会刷新为下一个数据包的数据，也就是我们读出的数据可能一部分属于上一个数据包，一部分属于下一个数据包。解决方法，可以在接收部分加入判断，在每个数据包读取处理完毕后，再接受下一个数据包。

#include “stm32f10x.h”                  // Device header

#include “Delay.h”

#include “OLED.h”

#include “Serial.h”

#include <Led.h>

#include <string.h>

int main(void)

{

OLED_Init();

LED_Init();

Serial_Init();

OLED_ShowString(1, 1, “TxPacket”);

OLED_ShowString(3, 1, “RxPacket”);

while (1)

{

if (Serial_GetRxFlag() == 1)

{

//显示之前需要清除一下第4行，因为字符串长度不确定，如果先显示一个长的，再显示一个短的，那长的字符串后面就会漏出来

OLED_ShowString(4, 1, ”                “);

OLED_ShowString(4, 1, Serial_RxPacket);

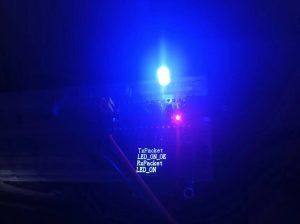

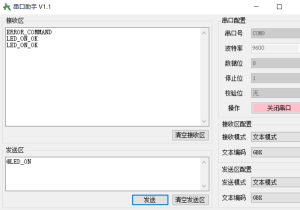

if (strcmp(Serial_RxPacket, “LED_ON”) == 0)//判断输入字符串是否为开灯指示

{

LED1_ON();

Serial_SendString(“LED_ON_OK\r\n”);

OLED_ShowString(2, 1, ”                “);

OLED_ShowString(2, 1, “LED_ON_OK”);

}

else if (strcmp(Serial_RxPacket, “LED_OFF”) == 0)//判断输入字符串是否为关灯指示

{

LED1_ON();

Serial_SendString(“LED_OFF_OK\r\n”);

OLED_ShowString(2, 1, ”                “);

OLED_ShowString(2, 1, “LED_OFF_OK”);

}

else

{

Serial_SendString(“ERROR_COMMAND\r\n”);

OLED_ShowString(2, 1, ”                “);

OLED_ShowString(2, 1, “ERROR_COMMAND”);

}

}

}

}

同样还是之前的问题，如果连续发送数据包，程序处理不及时，可能导致数据包错位，在这里，文本数据包每个都是独立的，不存在连续，如果错位了，问题就比较大，我们可以等每次处理完之后再接收下一个数据包

if (RxState == 0)//进入等待包头的程序
{
if (RxData == ‘@’ && Serial_RxFlag == 0)//收到包头
{
RxState = 1;
pRxPacket = 0;//在接收数据之前清零
}
}

在数据包接到包头时判断一下标志位是否等于0。

直接在主函数中使用Serial_RxFlag，在主函数中进行清零，这样写数据和读数据就是严格分开的，不会同时进行。
