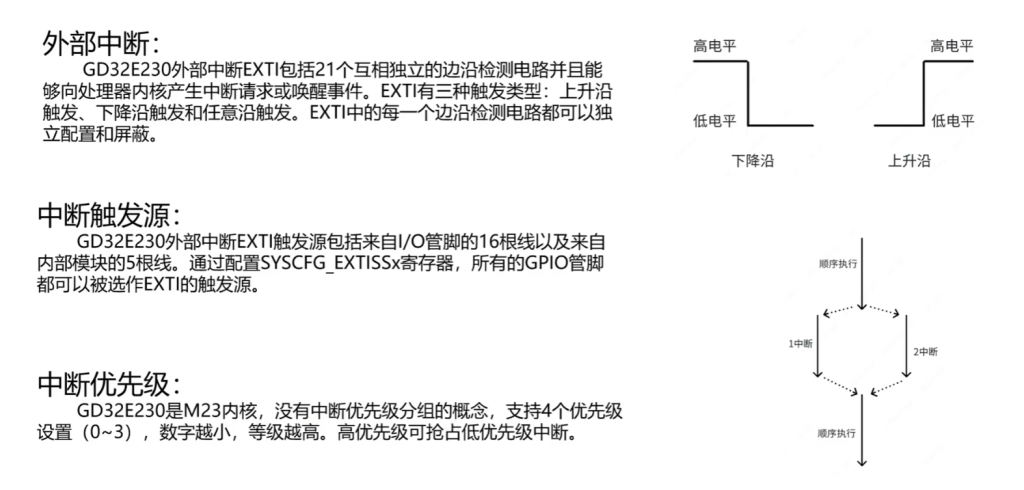

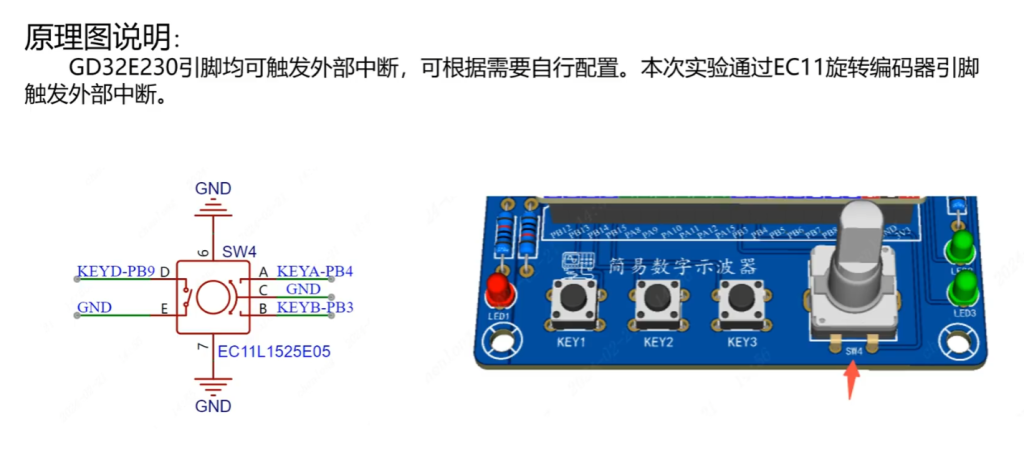

以下是EXTI初始化部分代码：

#include “gd32e23x.h”                   // Device header
void Init_EC11GPIO(void)
{
rcu_periph_clock_enable(RCU_GPIOB);
gpio_mode_set(GPIOB, GPIO_MODE_INPUT, GPIO_PUPD_PULLUP, GPIO_PIN_9);
gpio_mode_set(GPIOB, GPIO_MODE_INPUT, GPIO_PUPD_PULLUP, GPIO_PIN_3);
}
void Init_EC11_EXIT(void)
{
rcu_periph_clock_enable(RCU_GPIOB);
rcu_periph_clock_enable(RCU_CFGCMP);
gpio_mode_set(GPIOB, GPIO_MODE_INPUT, GPIO_PUPD_PULLUP, GPIO_PIN_4);
nvic_irq_enable(EXTI4_15_IRQn, 0);//因为我们使用的是PB3的中断，所以要选择EXTI4到15这条线，包含了PB3，再设置为优先级0
syscfg_exti_line_config(EXTI_SOURCE_GPIOB, EXTI_SOURCE_PIN4);//配置引脚作为外部中断
exti_init(EXTI_4, EXTI_INTERRUPT, EXTI_TRIG_FALLING);//配置为中断模式，下降沿触发
exti_interrupt_flag_clear(EXTI_4);//清除中断标志位
}
以下是中断函数代码，写在gd32e23x_it.c 中：





void EXTI4_15_IRQHandler(void)

{

if(RESET != exti_interrupt_flag_get(EXTI_4))

{

if (!gpio_input_bit_get(GPIOB, GPIO_PIN_3))//下降沿触发中断后，B引脚为低电平，是反转

{

Close_LED();

}

else//正转

{

Open_LED();

}

exti_interrupt_flag_clear(EXTI_4);

}

}

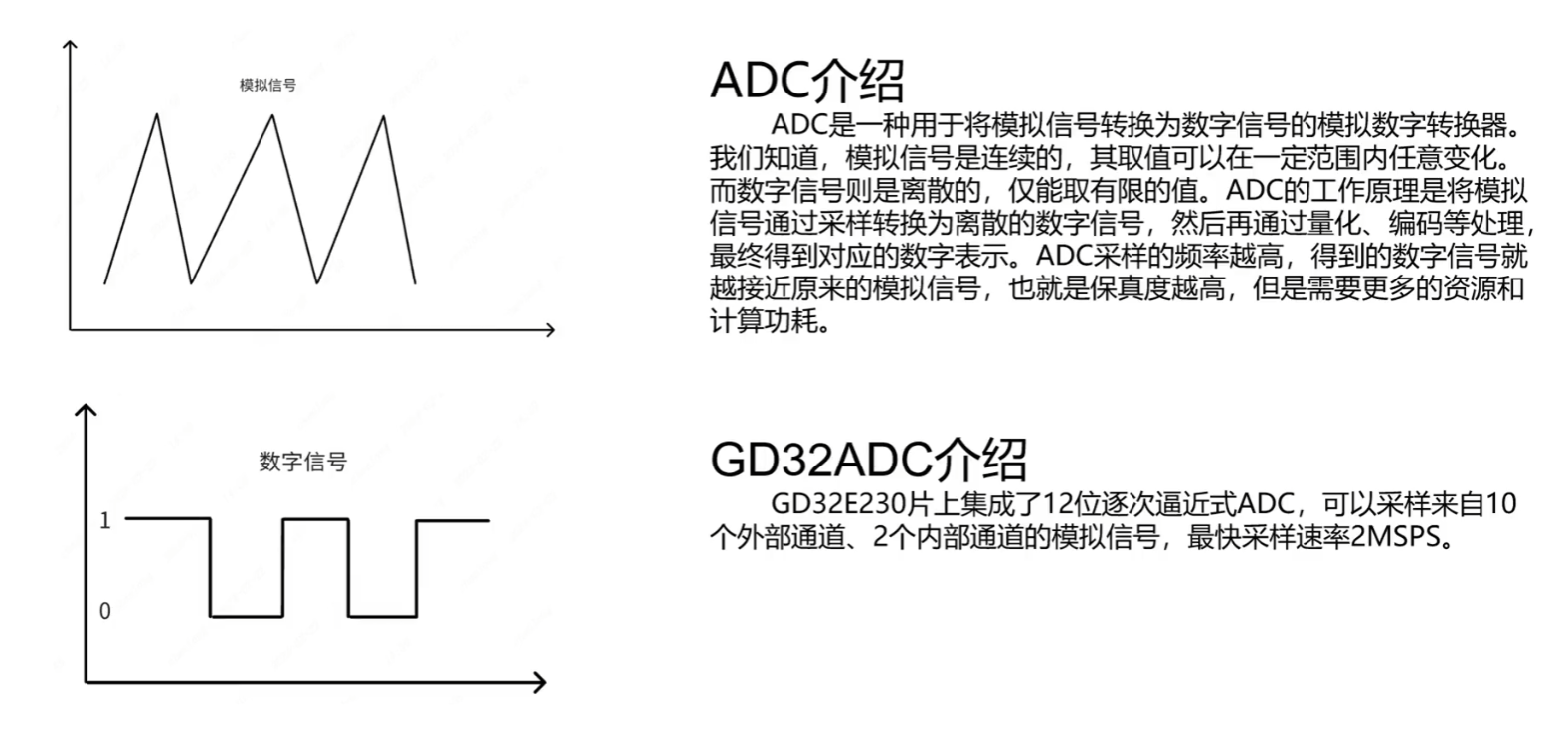

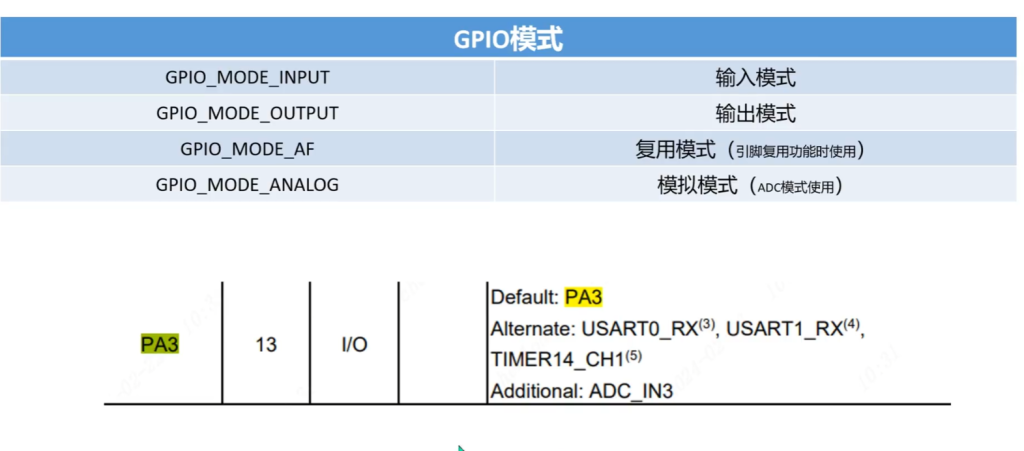

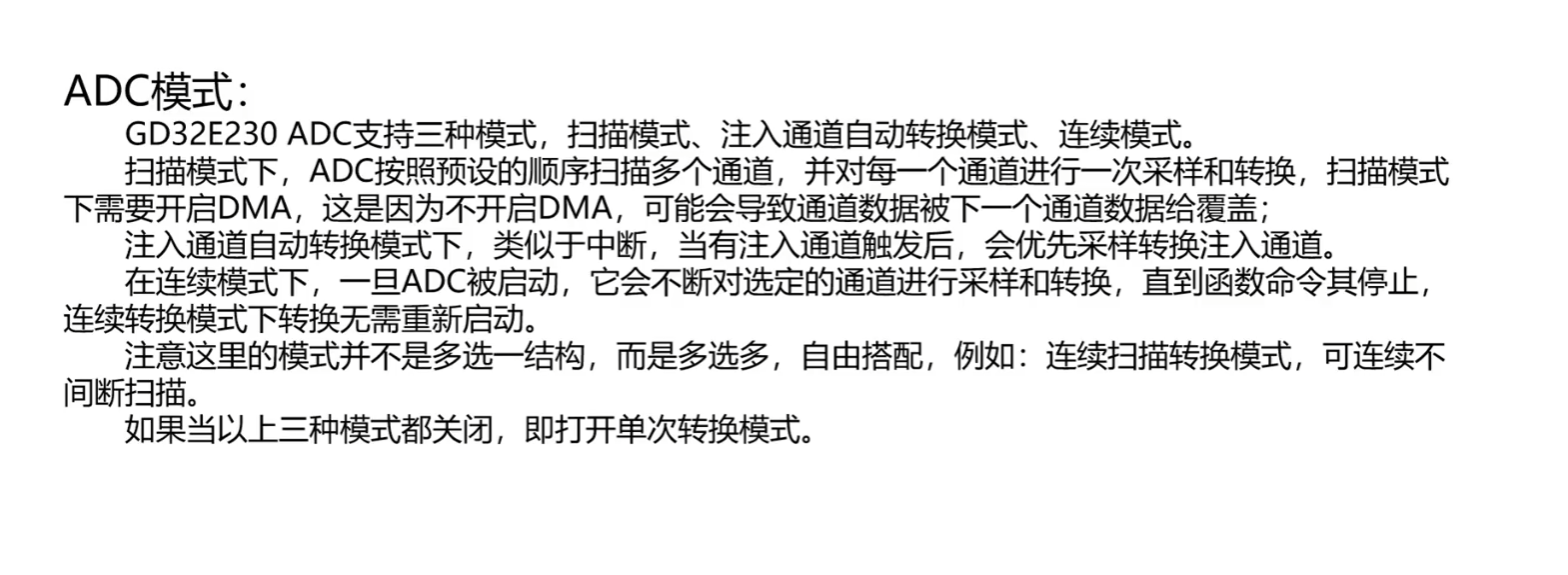

ADC引脚使用的是ADC的外设功能，所以我们需要使用模拟模式，通过查阅芯片的数据手册，我们可以看到PA3引脚对应的是ADC的通道3






#include “gd32e23x.h”                   // Device header


#include “systick.h”




void Init_ADC(void)


{


rcu_periph_clock_enable(RCU_GPIOA);//使用的引脚是PA3，所以要启用GPIOA的外设时钟


rcu_periph_clock_enable(RCU_ADC);//启用ADC时钟


rcu_adc_clock_config(RCU_ADCCK_AHB_DIV3);//给ADC赋为AHB总线的频率分之3,即24MHZ




gpio_mode_set(GPIOA, GPIO_MODE_ANALOG, GPIO_PUPD_NONE, GPIO_PIN_3);//将输入的引脚配置为模拟输入，无上下拉电阻




//ADC的数据对齐配置，这里选择右对齐


adc_data_alignment_config(ADC_DATAALIGN_RIGHT);


//通道长度


adc_channel_length_config(ADC_REGULAR_CHANNEL, 1U);


//ADC外部触发源配置，这里选择软件触发


adc_external_trigger_source_config(ADC_REGULAR_CHANNEL, ADC_EXTTRIG_REGULAR_NONE);


//外部触发使能


adc_external_trigger_config(ADC_REGULAR_CHANNEL, ENABLE);


//使能ADC


adc_enable();


//延迟等待使能ADC完成


delay_1ms(1U);


//ADC校准，使ADC采样值更加准确


adc_calibration_enable();






}




//采样函数


uint16_t adc_channel_sample(uint8_t channel)


{


//采样通道配置，会配置转换时间，设置得越快采样精度就越低


adc_regular_channel_config(0U, channel, ADC_SAMPLETIME_239POINT5);




//软件使能转换


adc_software_trigger_enable(ADC_REGULAR_CHANNEL);




//等待转换完成


while(!adc_flag_get(ADC_FLAG_EOC));




//清除标志位


adc_flag_clear(ADC_FLAG_EOC);




//返回采样值


return (adc_regular_data_read());


}

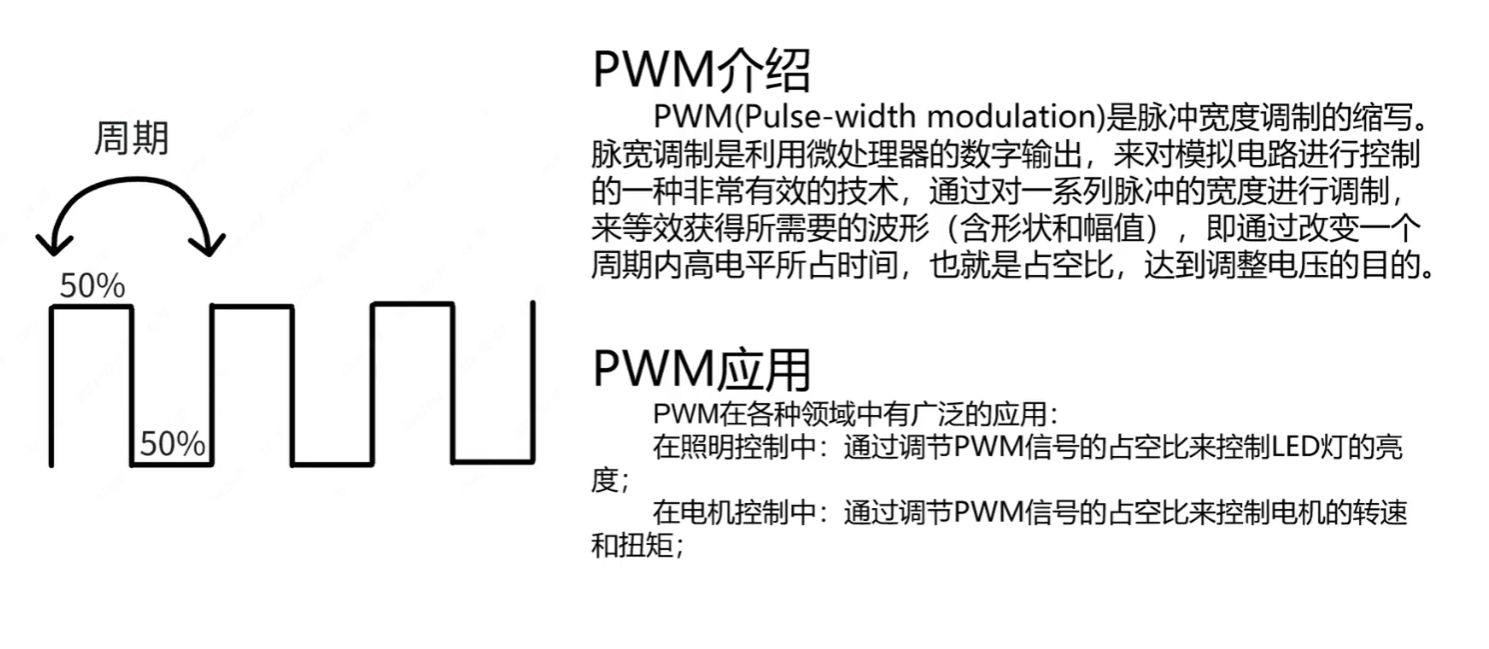

#include “gd32e23x.h”                   // Device header




void Init_PWMOut(void)


{


//定时器输出参数结构体


timer_oc_parameter_struct timer_ocinitpara;


//定时器参数结构体


timer_parameter_struct timer_initpara;




//使能GPIOA的时钟


rcu_periph_clock_enable(RCU_GPIOA);




//配置引脚复用功能


gpio_mode_set(GPIOA, GPIO_MODE_AF, GPIO_PUPD_NONE, GPIO_PIN_2);


gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_2);


gpio_af_set(GPIOA, GPIO_AF_0, GPIO_PIN_2);//AF0对应定时器通道0




//使能定时器14时钟


rcu_periph_clock_enable(RCU_TIMER14);




//复位定时器，保证在配置之前是初始状态


timer_deinit(TIMER14);




//初始化定时器参数结构体，保证其为默认状态


timer_struct_para_init(&timer_initpara);


//定时器参数配置

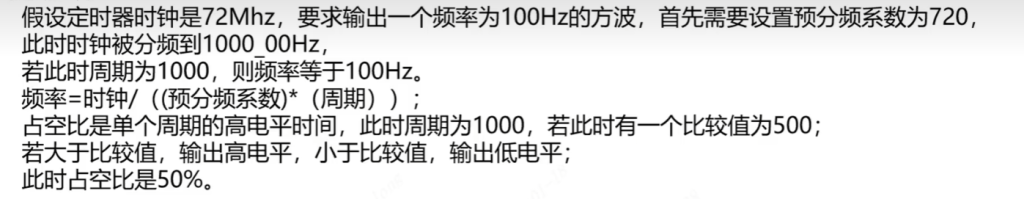

timer_initpara.prescaler = 71;//定时器的预分频系数，分频后72_000_000/72 = 1000_000Hz


timer_initpara.alignedmode = TIMER_COUNTER_EDGE;//边沿对齐模式


timer_initpara.counterdirection = TIMER_COUNTER_UP;//选择向上计数


timer_initpara.period = 999;//周期值


timer_initpara.clockdivision = TIMER_CKDIV_DIV1;//高级定时器功能，时钟分割，这里选择不分割


timer_initpara.repetitioncounter = 0;


timer_init(TIMER14, &timer_initpara);




//初始化通道输出参数结构体


timer_channel_output_struct_para_init(&timer_ocinitpara);//定时器参数复位




//配置输出参数结构体


timer_ocinitpara.outputstate = TIMER_CCX_ENABLE;//使能输出状态


timer_ocinitpara.outputnstate = TIMER_CCXN_DISABLE;//互补输出，这里不需要，是关闭的


timer_ocinitpara.ocpolarity = TIMER_OC_POLARITY_HIGH;//有效电平输出-高电平


timer_ocinitpara.ocnpolarity = TIMER_OCN_POLARITY_HIGH;//互补有效电平输出-高电平


timer_ocinitpara.ocidlestate = TIMER_OC_IDLE_STATE_LOW;//空闲电平输出-低电平


timer_ocinitpara.ocnidlestate = TIMER_OCN_IDLE_STATE_LOW;//互补空闲电平输出-低电平




//通道输出配置


timer_channel_output_config(TIMER14, TIMER_CH_0, &timer_ocinitpara);




//通道输出比较值配置


timer_channel_output_pulse_value_config(TIMER14, TIMER_CH_0, 4000);//周期为1000，要配置50%的占空比，所以这里应该填499，即计数从0到499输出低电平，500到999输出高电平


//通道模式配置


timer_channel_output_mode_config(TIMER14, TIMER_CH_0, TIMER_OC_MODE_PWM0);//模式0是0~499输出低电平，模式1是在0~499输出高电平


//通道输出影子模式配置


timer_channel_output_shadow_config(TIMER14, TIMER_CH_0, TIMER_OC_SHADOW_DISABLE);//默认打开，我们需要把它关闭




//使能自动重装载计数


timer_auto_reload_shadow_enable(TIMER14);




timer_primary_output_config(TIMER14, ENABLE);//定时器14默认是关闭的，需要提前打开它




//使能定时器14


timer_enable(TIMER14);


}
