今天只刷了每日一题，主要还是在做EXTI中断的实验，题解析放到后面，先总结一下今天学到的知识

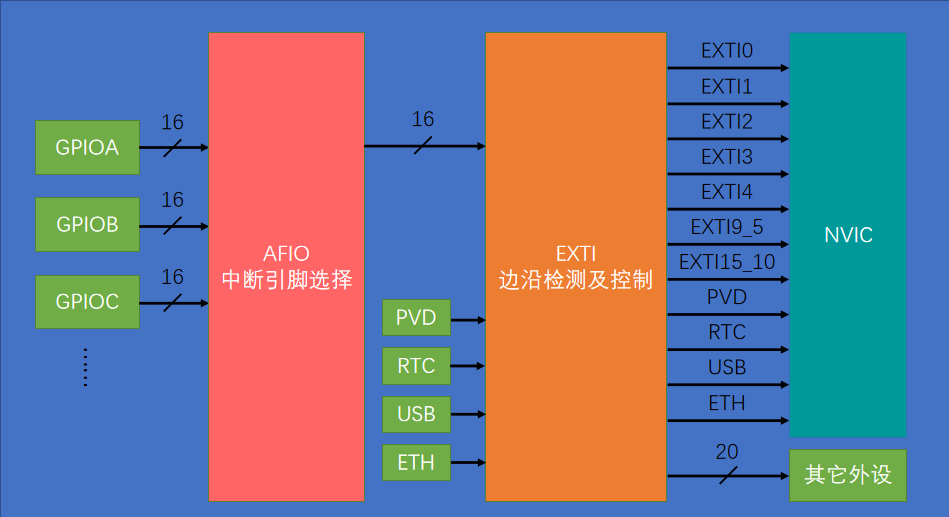

stm32的EXTI中断最重要的就是搞清楚下面这张图，再按照这张图的顺序来初始化外设即可

首先AFIO会从GPIO口选择16个端口传输给EXTI，GPIO口的选择的限制是不能够选Pin口一样的端口，比如说选择了GPIOA，GPIO_Pin_0,就不能够选择GPIOB, GPIO_Pin_0以及其他的Pin端口。AFIO将选好的16条线路引加上PVD，RTC，USB，ETH总共20条线路引到EXTI中

EXTI再来选择是要进行中断响应还是事件响应，要注意这里EXTI将端口5到端口9合到了一个端口，端口10到端口15也是。

之后再由NVIC对中断事件进行优先级排序，最后再交给CPU处理。

在我们使用EXTI的时候就可依照着这张图的顺序来进行初始化了。

最最开始的还是我们最熟悉的时钟控制使能：

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

这里我们只需要使能GPIO口和AFIO的时钟，像EXTI并没有使能时钟的操作，因为它们使用微控制器内部的专用时钟源。而NVIC本来就是内设部件直接使用内部的专用时钟。

接下来就是初始化各个部件了，首先就是我们的GPIO口，还是需要创建一个GPIO_InitTypeDef类型的结构体来完成初始化：

GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14;//这里选择了PB14端口来jieshou接受中断信息
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);

接下来就是初始化AFIO的操作，这个初始化就比较简单，只要选择好需要使用的那个Pin口就好了

GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource14);//注意这个函数并没有AFIO的字眼

再接下来就是EXTI的初始化，同样也是需要一个结构体：EXTI_InitTypeDef,但也只需要这个结构体，和NVIC比起来还是比较简单，需要选择中断信号所在的Pin口，还有选择中断响应还是事件响应（中断响应就是需要CPU中断然后来操作，事件响应就是直接给出信号让外设来做出操作），最后要选择是中断触发条件要下降沿触发，上升沿触发，上升下降沿都触发还是软件触发（下降沿即高电平转换成低电平触发，上升沿反之）

EXTI_InitTypeDef EXTI_InitStructure;
EXTI_InitStructure.EXTI_Line = EXTI_Line14;
EXTI_InitStructure.EXTI_LineCmd = ENABLE;
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;//选择的是下降沿模式
EXTI_Init(&EXTI_InitStructure);

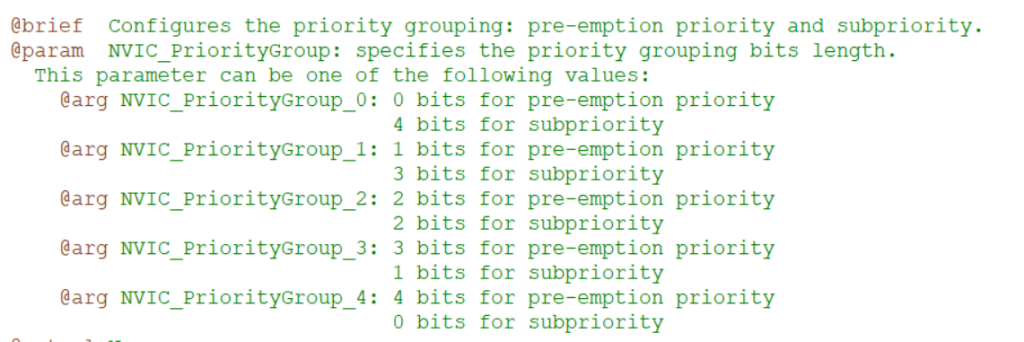

最后就是NVIC的初始化了，首先要选择我们的抢占优先级和响应优先级的分组情况，抢占优先级就是可以直接中断当前执行的操作来执行中断函数中的操作，即使当前执行的也是一个中断条件触发的中断函数中的操作，只要现在这个中断的抢占优先级高，那么就可以抢占CPU使其中断当前的操作来执行这个抢占优先级高的中断的操作。而响应优先级高的是可以优先排队等当前操作结束后再来进行这个中断的操作。抢占优先级和响应优先级的分配情况是存储在一个4位的空间中，我们可以自定义抢占优先级所占有的位数和响应优先级的位数，以下是函数定义中的解释，分组0时抢占优先级分配0位，响应优先级分配4位，到分组4，抢占优先级分配4位，响应优先级分配0位。

这里我们只有一个中断的操作，对优先级的分配没有要求，这里选择使用分组2的方式。

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

接着还是需要创建一个结构体来进行初始化:NVIC_InitTypeDef。

NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;//因为我们选择的是Pin14，在10到15中间所以要选择EXTI15_10_IRQn
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;//这个中断操作的抢占优先级
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;//这个中断操作的响应优先级
NVIC_Init(&NVIC_InitStructure);

至此EXTI中断的初始化就完成了，对比之前做的GPIO口的初始化还是复杂不少的，但其实这些函数参数的填写还是比较简单的，遇到不会的右键查找函数定义，基本上也能够解决的七七八八。

在EXTI的头文件中我们能找到使用EXTI需要用到的函数。

void EXTI_DeInit(void);//恢复到复位后的默认状态
void EXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct);//EXTI的初始化操作
void EXTI_StructInit(EXTI_InitTypeDef* EXTI_InitStruct);
void EXTI_GenerateSWInterrupt(uint32_t EXTI_Line);//用于软件中断的触发
FlagStatus EXTI_GetFlagStatus(uint32_t EXTI_Line);//获取指定外部中断线的标志状态，主要用在主函数中
void EXTI_ClearFlag(uint32_t EXTI_Line);//清除标志位，主要在主函数中使用
ITStatus EXTI_GetITStatus(uint32_t EXTI_Line);//也是获取标志状态，但主要是在中断函数中使用
void EXTI_ClearITPendingBit(uint32_t EXTI_Line);//清除标志位，主要在中断函数中使用

接下来的中断函数中就会用到上面的函数。

这次做的是一个红外对射装置的计数器，红外对射装置被遮挡一次就会计数。

uint16_t CountSensor_Count;

void EXTI15_10_IRQHandler(void)
{
if (EXTI_GetITStatus(EXTI_Line14) == SET)//中断信号源置高电平触发中断函数
{
CountSensor_Count++;
EXTI_ClearITPendingBit(EXTI_Line14);//需要将表示有中断触发的标志位置零否则将一直中断
}
}

最后还需要一个获取数值的函数

uint16_t CountSensor_Get(void)
{
       return CountSensor_Count;
}

这样我们就可以在主函数中使用中断操作了，

输入：grid = [[2,4,3,5],[5,4,9,3],[3,4,2,11],[10,9,13,15]]
输出：3
解释：可以从单元格 (0, 0) 开始并且按下面的路径移动：
- (0, 0) -> (0, 1).
- (0, 1) -> (1, 2).
- (1, 2) -> (2, 3).
可以证明这是能够移动的最大次数。

class Solution {
public:
    int result;
    int dir[3][2] = {-1, 1, 0, 1, 1, 1};
    void dfs(vector<vector<int>>& grid, int& count, int x, int y){
        result = max(result, count);
        if (result == grid[0].size()) return;
        for (int i = 0; i < 3; i++){
            int nextx = x + dir[i][0];
            int nexty = y + dir[i][1];
            if (nextx >= 0 && nextx < grid.size() && nexty >= 0 && nexty < grid[0].size() && grid[nextx][nexty] > grid[x][y]) {
                count++;
                dfs(grid, count, nextx, nexty);
                count--;
            }
        }
        grid[x][y] = 0;
    }
    int maxMoves(vector<vector<int>>& grid) {
        for (int i = 0; i < grid.size(); i++){
            int count = 0;
            dfs(grid, count, i, 0);
        }
        return result;
    }
};
